Menck M40 Tieflöffel -Neubau der Löffelverriegelung- Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Moin Jungs,
der in Nordeutschland beheimatete M40 Tieflöffel erlitt vor 2 Jahren beim Oldtimertreffen in Aschen bei Diepholz einen Defekt.
Bei der genaueren Untersuchung stellte sich heraus, daß der Neubau eines Bauteils nötig wurde.

Ich habe jetzt damit begonnen und habe die Kamera am Arbeitsplatz dabei.
Hier soll nun davon berichtet werden.

Fangen wir am besten ganz von vorn an:

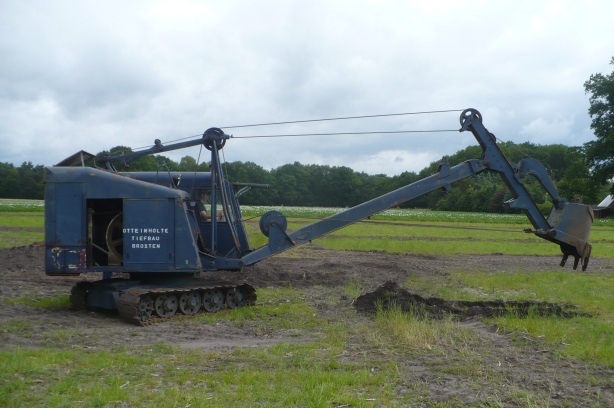

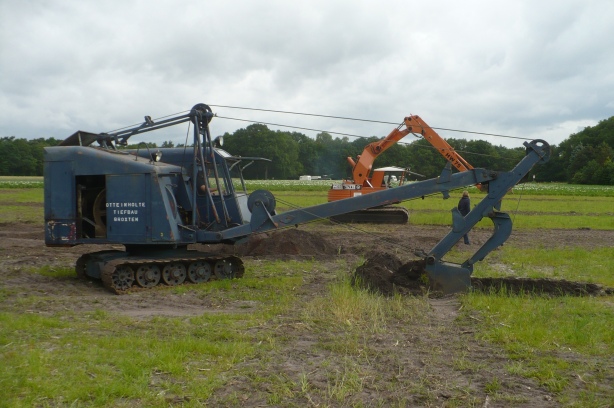

Das ist der Venner M40:

schmiedag hat dieses Bild angehängt:

Dieser Beitrag wurde 2 mal editiert, zum letzten Mal von schmiedag: 19.04.2017 21:25.
19.04.2017 21:01 schmiedag ist offline E-Mail an schmiedag senden Beiträge von schmiedag suchen Nehmen Sie schmiedag in Ihre Freundesliste auf
schmiedag   Zeige schmiedag auf Karte



images/avatars/avatar-511.jpg

Dabei seit: 28.04.2005
Name: Heinz
Herkunft: 49565

Themenstarter Thema begonnen von schmiedag
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Bei einem Grabzyklus nimmt der Löffel 3 unterschiedliche Positionen ein:

- Die Grabposition
- Dann die "Aufladeposition" so hab ich sie genannt, wenn der gefüllte Löffel aus dem Erdreich gehoben wird
- die Auskippposition, wenn der Löffel geleert wird.

In der Zeichnung hab ich das mal dargestellt.

Zentrales Bauelement für die Grabstellung ist dabei der Anschlaghebel, der den Löffel in dieser Stellung verriegelt.
Bei unserem M40 ist dieser Hebel beim Baggern zerbrochen. Damit waren dann nur noch die beiden Endstellungen möglich und der Löffel wird nicht mehr ganz gefüllt.

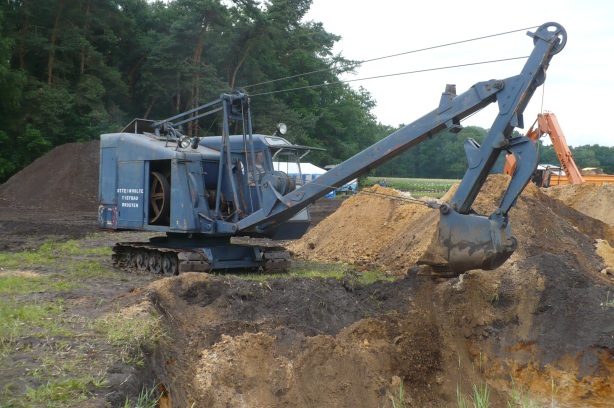

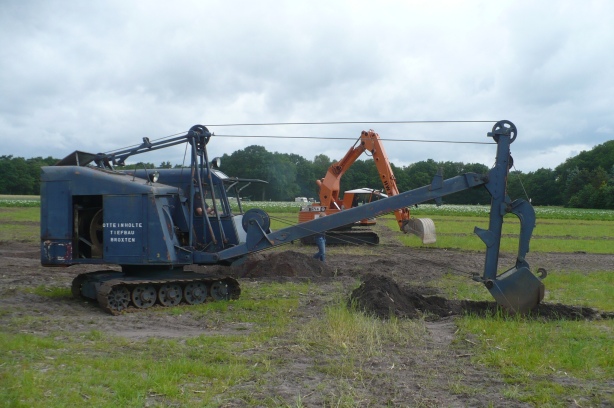

Man erkennt das auf diesen Bildern:

schmiedag hat dieses Bild (verkleinerte Version) angehängt:

schmiedag hat diese Bilder angehängt:

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von schmiedag: 19.04.2017 21:35.
19.04.2017 21:33 schmiedag ist offline E-Mail an schmiedag senden Beiträge von schmiedag suchen Nehmen Sie schmiedag in Ihre Freundesliste auf
schmiedag   Zeige schmiedag auf Karte



images/avatars/avatar-511.jpg

Dabei seit: 28.04.2005
Name: Heinz
Herkunft: 49565

Themenstarter Thema begonnen von schmiedag
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

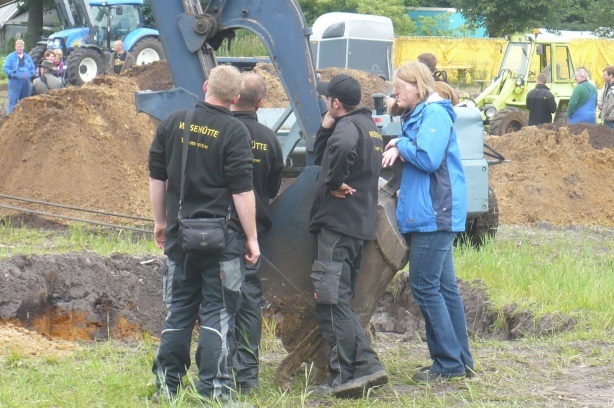

Tja, da standen sie dann, die Damen und Herren Experten und rauften sich die Haare...

schmiedag hat dieses Bild angehängt:

19.04.2017 21:37 schmiedag ist offline E-Mail an schmiedag senden Beiträge von schmiedag suchen Nehmen Sie schmiedag in Ihre Freundesliste auf
schmiedag   Zeige schmiedag auf Karte



images/avatars/avatar-511.jpg

Dabei seit: 28.04.2005
Name: Heinz
Herkunft: 49565

Themenstarter Thema begonnen von schmiedag
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Tage später wurden dann die Reste ausgebaut und begutachtet.

Der Anschlaghebel war hin!
Zu diesem Zeitpunkt war noch nicht klar, wie der Wiederaufbau vorgehen sollte, denn das abgebrochene Teil liegt in der Aschener Erde begraben und wurde trotz intensiver Suche nicht wiedergefunden.

schmiedag hat dieses Bild angehängt:

19.04.2017 21:40 schmiedag ist offline E-Mail an schmiedag senden Beiträge von schmiedag suchen Nehmen Sie schmiedag in Ihre Freundesliste auf
schmiedag   Zeige schmiedag auf Karte



images/avatars/avatar-511.jpg

Dabei seit: 28.04.2005
Name: Heinz
Herkunft: 49565

Themenstarter Thema begonnen von schmiedag
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

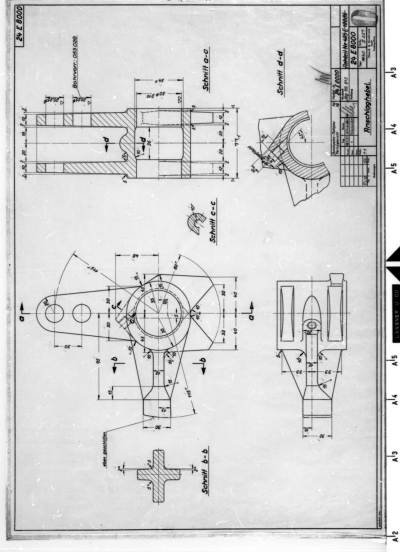

Die Lösung kam erst ein Jahr später mit Ernst Weber und seinen Mitstreitern, die in einer Adhoc-Aktion große Teile des Menck-Archivs retten konnten.

Die Jungs brauchten etwas Zeit und konnten mir dann doch tatsächlich Kopien der Originalzeichnungen zur Verfügung stellen.

Vielen Dank dafür, Ernst!

schmiedag hat dieses Bild angehängt:

19.04.2017 21:50 schmiedag ist offline E-Mail an schmiedag senden Beiträge von schmiedag suchen Nehmen Sie schmiedag in Ihre Freundesliste auf
schmiedag   Zeige schmiedag auf Karte



images/avatars/avatar-511.jpg

Dabei seit: 28.04.2005
Name: Heinz
Herkunft: 49565

Themenstarter Thema begonnen von schmiedag
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Zuerst sah das alles ziemlich einfach aus, aber dann....

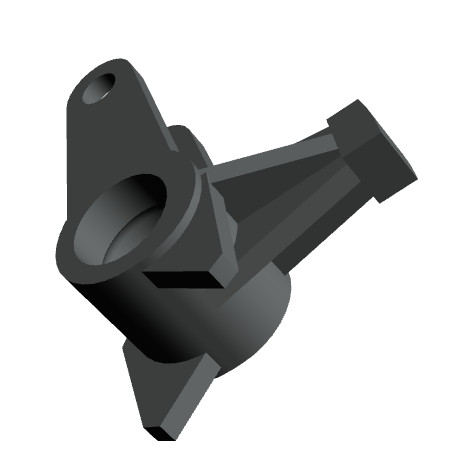

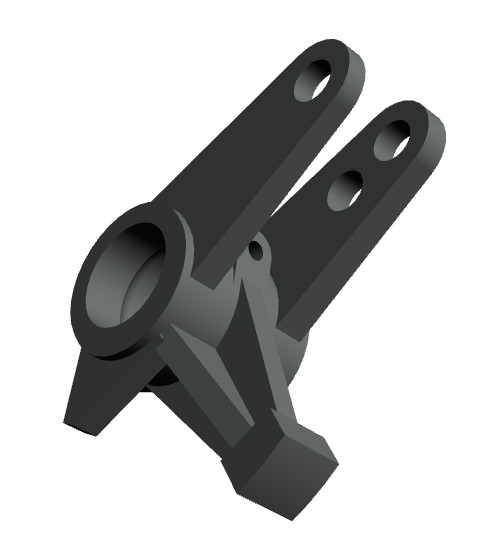

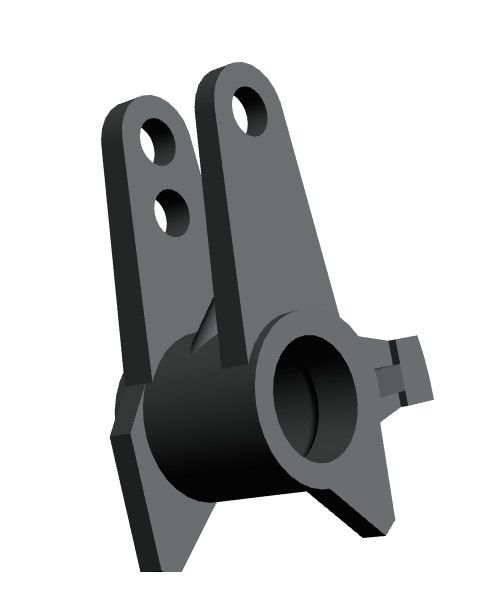

Damit ich überhaupt erstmal eine Vorstellung von dem Ding bekam, wurde eine 3-D Zeichnung angefertigt:

schmiedag hat dieses Bild (verkleinerte Version) angehängt:

schmiedag hat diese Bilder angehängt:

19.04.2017 21:53 schmiedag ist offline E-Mail an schmiedag senden Beiträge von schmiedag suchen Nehmen Sie schmiedag in Ihre Freundesliste auf
schmiedag   Zeige schmiedag auf Karte



images/avatars/avatar-511.jpg

Dabei seit: 28.04.2005
Name: Heinz
Herkunft: 49565

Themenstarter Thema begonnen von schmiedag
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Das Originalteil ist ein Gußstück, wie man auch an der Bruchkante sehen kann.
So etwas nachgießen zu lassen, kann man getrost vergessen, es sein denn, der eigene Opa ist zufällig Modelltischler und man findet noch eine Gießerei, die das dann auch abgießt. Von den zu erwartenden Preisen gar nicht zu reden...

Also wird das Teil als Schweißkonstruktion erstellt.

Nachdem andere Projekte erst beendet werden mußten, ging es nun los mit Spänemachen.

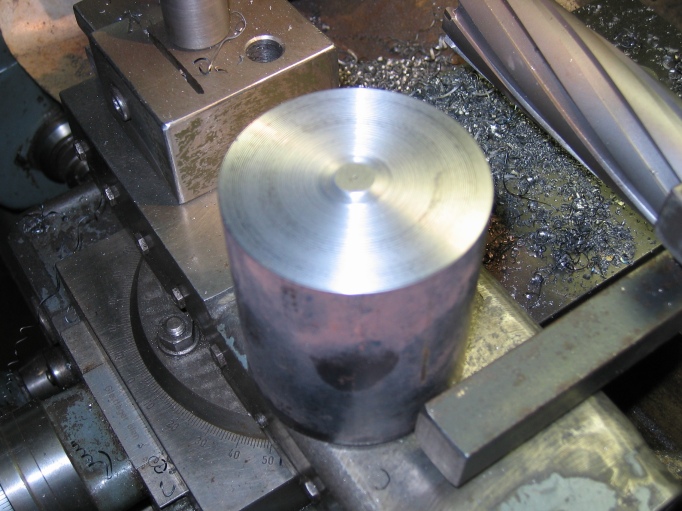

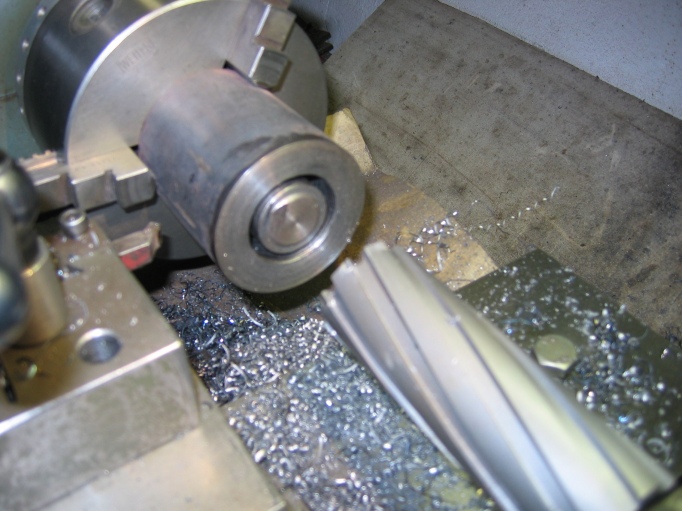

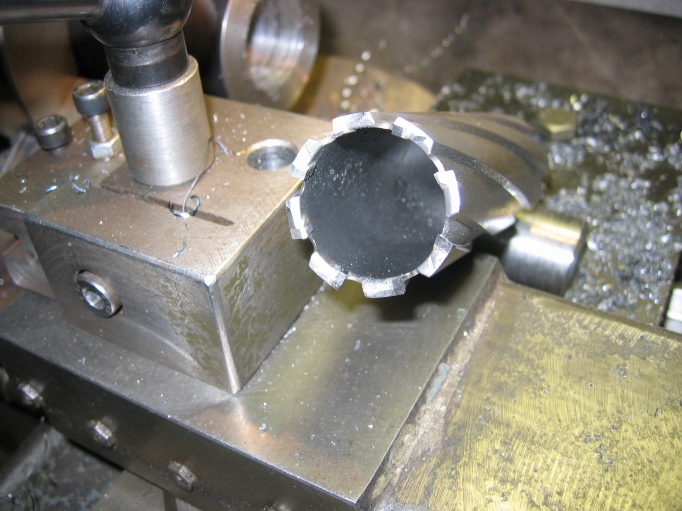

Zuerst mal einen Abschnitt von einer 70er Rundstange machen und mit dem neuen Kronenbohrer aufbohren

schmiedag hat diese Bilder angehängt:

19.04.2017 21:58 schmiedag ist offline E-Mail an schmiedag senden Beiträge von schmiedag suchen Nehmen Sie schmiedag in Ihre Freundesliste auf
schmiedag   Zeige schmiedag auf Karte



images/avatars/avatar-511.jpg

Dabei seit: 28.04.2005
Name: Heinz
Herkunft: 49565

Themenstarter Thema begonnen von schmiedag
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

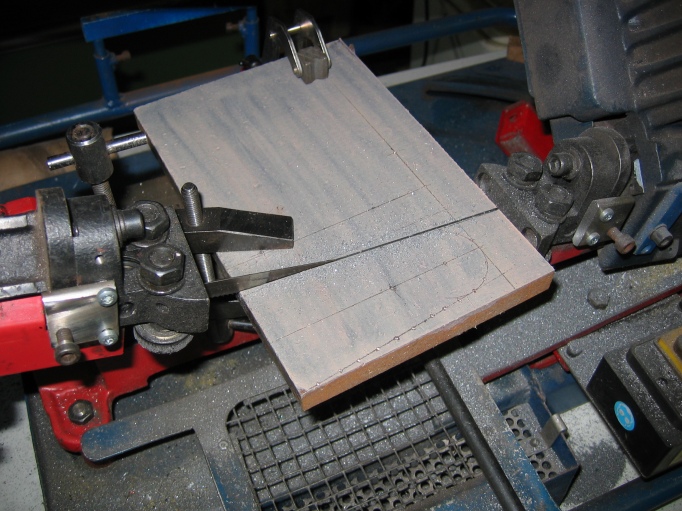

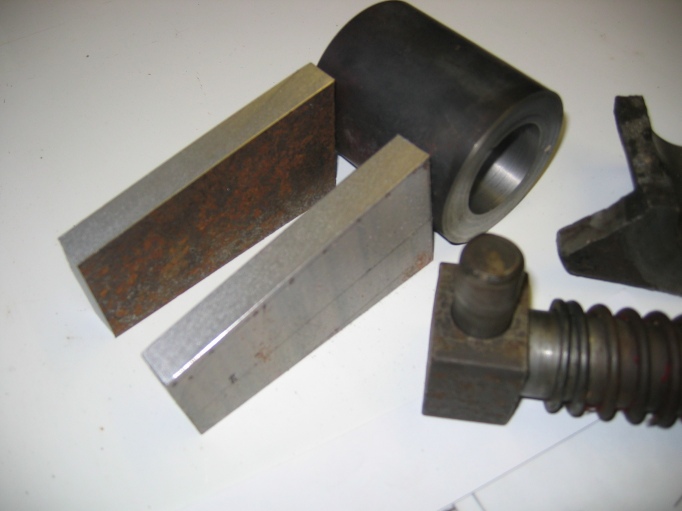

Weiter mit den beiden Wangen, die aus 16mm Flachmaterial ausgesägt wurden,
Dann alles mal zusammengelegt, damit man sieht, wo es hingehen soll.

schmiedag hat diese Bilder angehängt:

19.04.2017 22:01 schmiedag ist offline E-Mail an schmiedag senden Beiträge von schmiedag suchen Nehmen Sie schmiedag in Ihre Freundesliste auf
schmiedag   Zeige schmiedag auf Karte



images/avatars/avatar-511.jpg

Dabei seit: 28.04.2005
Name: Heinz
Herkunft: 49565

Themenstarter Thema begonnen von schmiedag
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Frage ins Forum: Ist das Thema von Interesse, soll ich weitermachen?
